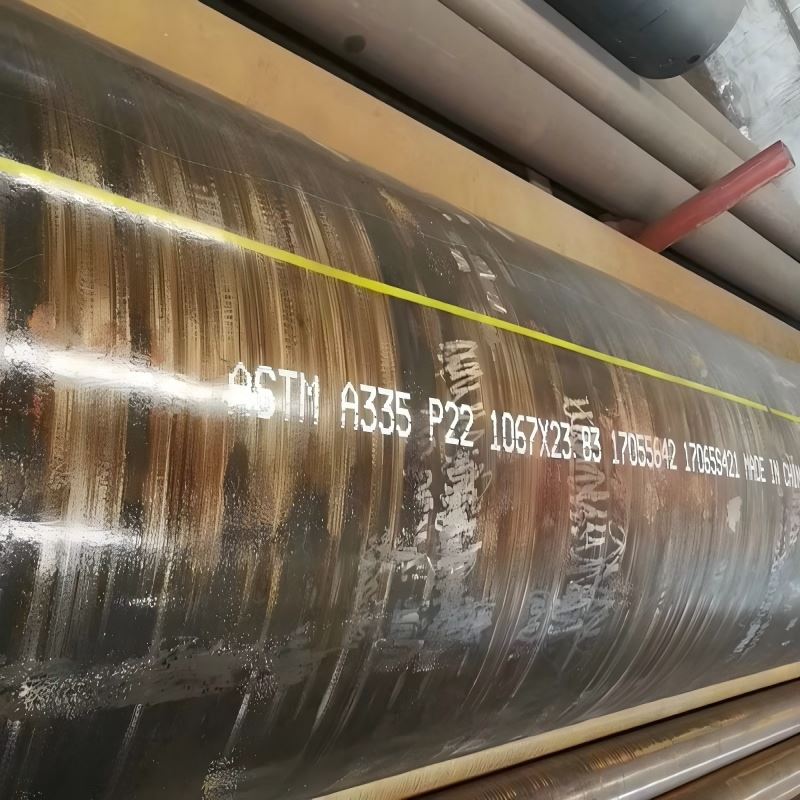

ASTM A335 P22 パイプ

西安東夢集団有限公司は、中国で最も信頼できる ASTM A335 P22 パイプのメーカーおよびサプライヤーの 1 つであり、カスタマイズされたサービスもサポートしています。豊富な経験により、ここで在庫のある安価な製品を卸売りし、工場から無料サンプルを入手することを心から歓迎します。価格のご相談は、お問い合わせください。

ASTM A335 P22 シームレスパイプ



2.25Cr-1Mo高温高圧用クロムモリブデン合金鋼管

西安東夢集団有限公司の供給品ASTM A335 P22 / ASME SA335 P22 継目無合金鋼管発電、製油所、石油化学、ボイラー、高温プロセス配管プロジェクト向け。{0}}

P22は公称値です2.25Cr-1Moクロムモリブデンフェライト系合金鋼。 P11 と比較して、クロムとモリブデンの含有量が高いため、耐酸化性が向上し、高温性能が向上します。また、シームレスな構造により臨界圧力配管システムに適しています。

材料の選択は、一般的な最大使用温度ではなく、該当する設計コード、設計圧力と温度、流体媒体、許容応力、溶接要件、プロジェクト仕様に基づいて行う必要があります。



ASTM A335 P22 シームレスパイプです2.25Cr-1Moクロムモリブデン合金鋼管発電所、製油所、石油化学システム、産業プロセス配管における高温高圧のサービス向けに設計されています。{0}

Dongmeng Group は、国際的な高温配管プロジェクト向けに、熱番号トレーサビリティ、プロジェクト固有の検査、厚肉オプション、技術文書を備えた ASTM A335 P22 シームレス パイプを提供しています。-

ASTM A335 P22 は、高温での使用を目的としたシームレスなフェライト系合金-鋼管です。-

この指定には 2 つの重要な要素が含まれています。

ASTM A335シームレスフェライト合金-鋼管の製品仕様を示します。

P222.25Cr-1Mo 材料グレードを識別します。

P22 には、P11 よりも大幅に多くのクロムとモリブデンが含まれています。クロムは高温酸化に対する耐性に貢献し、モリブデンは高温での強度とクリープ性能をサポートします。-

ただし、ASTM A335 は材質仕様完全な配管設計仕様ではありません。

P22 配管システムの最終許容圧力と温度は、該当する設計コード、配管寸法、許容応力、継手の詳細、プロジェクトのエンジニアリング要件を使用して決定する必要があります。

P22 は UNS K21590 に対応します。

したがって、P22 は一般に次のように説明されます。2.25Cr-1Mo鋼ただし、調達は合金の公称名称だけではなく、常に実際の ASTM の化学的制限に基づいて行う必要があります。

ASTM A335 P22 の一般的な最低室温引張要件は次のとおりです。{0}

適用される要件は試験片の方向と寸法に依存するため、伸びをパイプ サイズごとに 1 つの普遍的なパーセンテージに減らすべきではありません。

高温での工学設計の場合、室温の引張値を設計基準の許容応力データに置き換えるべきではありません。{0}

熱処理は、Cr-Mo 配管材料の場合に特に重要です。

ASTM A335 P22 は、正規化された-および焼き戻しされた状態でのみ供給されると正しく説明されていません。--。

許可されている仕上げ熱処理ルートには次のようなものがあります。-

完全焼鈍

等温アニーリング

または

焼きならしと焼き戻し

焼きならしおよび焼き戻しを行う場合、P22 に指定されている最低焼き戻し温度は次のとおりです。1250 度 F [675 度].

したがって、実際の納入状態は発注書に記載され、材料書類で確認される必要があります。

熱処理は、微細構造、硬度、製造挙動、および高温特性に影響を与えます。-

重要なプロジェクトの場合、調達チームは以下を確認する必要があります。

熱処理状態-

必要に応じて炉の記録

熱数

機械的試験結果

化学

臨死体験記録

静水圧試験ステータス

材料のトレーサビリティ

資料を受け入れる前に。

一般的な製造ルートには、製鋼、ビレットの準備、穿孔、熱間成形または冷間引抜き、熱処理、矯正、寸法仕上げ、試験、最終検査が含まれます。

1. 原料管理

熱化学と原材料のトレーサビリティは、注文された P22 要件に照らして審査されます。{0}

2. シームレスピアス

中実のビレットに穴を開けて、縦方向の溶接継ぎ目のない中空のシェルを形成します。

3. 熱間仕上げまたは冷間引抜

パイプを必要な外径、肉厚、寸法精度に加工します。

4. 熱処理

パイプには、P22 に適した ASTM{0}} 準拠の仕上げ熱処理が施されています。

5. 矯正と端の準備

パイプの真直度、長さ、エンドは購入仕様に従って準備されます。

6. 機械的試験と臨死体験

必要な機械的試験、水圧試験、非破壊検査は、該当する規格と発注書に従って実行されます。

7. 最終文書化

最終的な認証と出荷の前に、化学分析、機械的結果、熱処理、および必要な検査記録がレビューされます。

テストは、プロフェッショナルな P22 購入ページの最も強力なセクションの 1 つである必要があります。

ASTM A335 には、機械試験、静水圧試験、非破壊検査をカバーする要件が含まれています。

該当するサイズと仕様要件に応じて、検査には以下が含まれる場合があります。

化学分析

P22 の化学的性質と熱トレーサビリティの検証。

引張試験

最小引張特性と降伏特性の検証。

平坦化または曲げ試験

該当する寸法および仕様要件に従って適用されます。

静水圧試験

指定された試験条件下でパイプの完全性を検証するために使用されます。

非破壊検査

パイプは、ASTM A335 要件に基づいて適用される非破壊検査手法を使用して検査されます。

プロジェクト仕様では、該当する標準フレームワーク内で UT、渦電流、磁束漏れ、またはその他の検査方法を追加で要求する場合があります。

プロジェクトの必要に応じて、追加の PMI、硬度試験、衝撃試験、寸法検査、または第三者による立会い検査を指定できます。{0}

ASTM A335 P22 は、シームレスパイプ.

したがって、EFW パイプに使用される縦方向の溶接 X 線撮影などの要件を A335 P22 製品仕様にコピーすべきではありません。

プレートから製造された大径の溶接 2.25Cr-1Mo パイプの場合、購入者は、設計コードとプロジェクトの承認を条件として、代わりに ASTM A691 2-1/4Cr 製品を評価することができます。

A335 P22 パイプサイズ

ASTM A335 は、すべての工場がすべての NPS とスケジュールを供給することを意味するものではありません。

東夢グループの商用供給プログラムには次のものが含まれます。

SCH 120、SCH 160、XXS およびプロジェクト固有の厚壁寸法は、ミルの能力と必要な数量に応じて見積もることができます。-

調達の場合は必ず指定してくださいNPS/OD + 肉厚またはスケジュール、単独でスケジュールを立てるのではなく。

これらのグレードは、単に「良い、良い、最高」というランク付けによって選択されるべきではありません。

P22 は、Cr-Mo 合金の含有量が高く、その高い温度性能から工学設計が恩恵を受ける場合に選択できます。-。

これはそうなりますないつまり、すべての P11 システムを P22 にアップグレードする必要があります。

設計の許容応力、腐食メカニズム、溶接手順、PWHT、熱膨張、継手、バルブ、および既存のシステム冶金をすべて考慮する必要があります。

P91 は、改良された 9Cr-1Mo-V-Nb 冶金によりはるかに高いクリープ強度を提供しますが、製造と熱処理の制御は大幅に要求が厳しくなります。

したがって、P91 を単に P22 の優れた代替品として説明するべきではありません。

選択は、設計コードとプロジェクトの冶金仕様に従う必要があります。

これら 2 つの仕様は一緒に検索されることがよくありますが、異なるパイプ構造を表しています。

A691 は、A335 P22 の自動代替品として販売されるべきではありません。代替には技術者の承認が必要です。

完全な P22 配管パッケージでは、次のような対応する Cr-Mo 材料ファミリーを使用できます。

適切な配管仕様に従って、正確なフィッティングまたは鍛造クラス、熱処理条件、圧力定格を選択する必要があります。{0}}

P22 は溶接可能ですが、溶接は一般的な Web サイトの温度ではなく、承認された溶接手順仕様によって管理される必要があります。

一般的なエンジニアリング上の考慮事項は次のとおりです。

基材の識別-

低水素溶接の実践-

適切な Cr-Mo 溶加材

予熱とパス間温度

入熱

水素制御

溶接後の熱処理-

硬度制御

臨死体験

修理手順

適合する溶加材ファミリーには、準拠する溶接仕様と WPS/PQR の対象となる B3 タイプの消耗品が含まれる場合があります。{0}

ASTM A335 自体が、製造されたすべての P22 ジョイントに PWHT を「絶対に必要」としていると述べるのは、技術的には正しくありません。

設置された配管溶接の PWHT 要件は、次のような要因によって決まります。

ASME B31.1 / B31.3 または別の管理コード

マテリアル P- 番号 / グループ

肉厚

使用条件

溶接手順

プロジェクト仕様書

適用される免除

したがって、購入者と製造者は、承認された WPS/PQR および準拠する建設基準を使用する必要があります。

ASTM A335 P22 は通常、次のような高温-システム向けに指定されています。

主蒸気配管および補助蒸気配管

ボイラー配管

過熱器および再熱器-関連の配管システム

発電-圧力配管

製油所プロセス配管

石油化学配管

高温プロセスライン-

プロジェクト冶金で 2.25Cr-1Mo が指定されている水素-含有製油所サービス

高温ヘッダーとマニホールド-

圧力機器接続配管

特定の用途への適合性は、プロジェクト エンジニアリングによって確認する必要があります。

次のような固定ステートメント:

「P22 最高使用温度=595 度」

普遍的な購入ルールとして使用すべきではありません。

ASTM A335 は材料と製造要件を定義しています。それ自体では、すべての P22 配管設備に対して 1 つの普遍的な最大設計温度を確立するわけではありません。

実際の設計限界は、次のような要因によって異なります。

設計コードの管理

設計温度における許容応力

必要寿命

クリープ暴露

内圧

肉厚

腐食代

流体環境

溶接条件

サイクリック動作

高温プロジェクトの場合、購入者は、{0}}設計温度と設計圧力RFQで。

産業用 P22 プロジェクトの場合、Dongmeng Group は注文書に従って次のような文書を提供できます。

熱数

材料試験証明書

化学分析

機械的性質

熱処理状態-

静水圧試験記録

臨死体験情報

寸法検査

製品マーキング

包装内容明細書

必要に応じて原産地証明書

英語 10204 3.1 認証合意された注文に従って供給することができます。

EN 10204 3.2 または第三者による検査には追加の検査手配が必要となるため、見積もりの​​段階で確認する必要があります。-

第三者による検査は、指定されている場合、購入者が承認した組織によって手配される場合があります。{{0}

専門家による見積依頼には、以下の内容を含める必要があります。

「P22パイプが必要です。」

提供する：

この情報により、サプライヤーは見積もりを発行する前に技術準拠を確認できます。

Xi'an Dongmeng Group Co., Ltd. は、材料仕様、トレーサビリティ、検査、プロジェクト文書化に注意を払い、国際的な Cr-Mo 合金鋼配管の調達をサポートしています。

ASTM A335 P22 の注文については、以下をサポートできます。

材質の検証
熱数、化学反応、MTC のレビュー。

サイズと重量の壁面電源-
標準スケジュールとプロジェクト固有の厚壁要件は、工場の能力に応じて異なります。{0}

切断と端部の準備
注文要件に応じて、固定長、プレーンエンドおよびベベルエンドを選択できます。

検査サポート
標準テストと、指定されている場合の追加プロジェクト検査。

第三者による検査-
SGS、BV、TÜV、またはその他の購入者が必要に応じて検査手配を承認しました。{0}

輸出梱包
バンドル保護、端部保護、耐航性のある輸出梱包。

私たちの目的は、正しいものを提供することです材質 + 寸法 + 熱処理 + 検査 + 書類パッケージ、単に公称グレードでパイプを引用するのではなく。

1. ASTM A335 P22 はシームレスですか、それとも溶接ですか?

ASTM A335 P22 はシームレス合金-鋼管です。長手方向に溶接された 2.25Cr-1Mo パイプは、該当する場合、ASTM A691 などの別の製品仕様に属します。

2. P22 の公称合金組成は何ですか?

P22 は一般に 2.25Cr-1Mo 鋼と呼ばれます。 ASTM ではクロムを 1.90 ～ 2.60%、モリブデンを 0.87 ～ 1.13% に制限しています。

3. UNS K21590とは何ですか?

K21590 は、ASTM A335 P22 に関連付けられた UNS 指定です。

4. 室温では P22 は P11 よりも強いですか?

ASTM A335 の最低室温引張要件に基づいて、P11 と P22 は両方とも 415 MPa の最小引張強さと 205 MPa の最小降伏強さを持っています。{1}それらの重要な違いは、単に室温での最低強度ではなく、化学的性質と高温での挙動にあります。{8}{7}

5. すべての P22 パイプは正規化および焼き戻しされていますか?

いいえ、ASTM A335 では、P22 を仕様要件に従って完全焼鈍、等温焼鈍、または規格化および焼き戻しして供給することが許可されています。

6. 正規化された-および-P22の最低焼戻し温度は何度ですか?

正規化された-および-ルートの場合、指定された最低焼戻し温度は 1250 度 [675 度] です。

7. P22 には静水圧試験が必要ですか?

ASTM A335 には、非破壊検査要件とともに静水圧試験要件が含まれています。プロジェクト固有の追加検査は注文書に記載する必要があります。-

8. P22 では溶接後に PWHT が必要ですか?

製造溶接の PWHT 要件は、準拠する建設基準、肉厚、使用条件、承認された WPS/PQR、およびプロジェクト仕様によって決定されます。これを 1 つの普遍的な ASTM A335 ルールとして扱うべきではありません。

9. P22 は P11 の代わりにできますか?

自動的ではありません。材料の代替は、許容応力、設計温度、溶接手順、適合するコンポーネント、腐食メカニズム、および該当する設計コードと照らし合わせて検討する必要があります。

10. P22 パイプには通常どのような継手が使用されますか?

ASTM A234 WP22 突合せ溶接継手-および ASTM A182 F22 鍛造部品は、対応する 2.25Cr-1Mo 材料ファミリーに属します。正確なグレード/クラスは配管仕様に従う必要があります。

11. A691 2-1/4Cr は A335 P22 と同等ですか?

これらは関連する Cr{0}}Mo 材料ファミリーに属していますが、製品仕様は異なります。 A335 P22 はシームレスです。 A691 2-1/4Crは板から製造されるEFW溶接管です。これらは自動的に交換可能であるとして扱われるべきではありません。

12. 見積もりにはどのような情報が必要ですか?

ASTM/ASME の指定、NPS または OD、壁の厚さ/スケジュール、長さ、数量、関連する設計条件、必要な NDE、文書、第三者による検査要件、納品先を提供してください。-

技術的および商業的な見積もりについては、以下を送信してください。

ASTM A335 P22 / ASME SA335 P22
NPS / 外径 × 肉厚
長さ
量
必要な熱処理・検査
MTC / TPI 要件
配送先
